Вентиляторы радиальные тягодутьевые ТДРВ-90-60

Вентиляторы ТДРВ предназначены для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства
получить консультацию
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

- Вентилятор среднего и высокого давления, одностороннего всасывания;
- Направление вращения – правое и левое
- Лопатки, загнутые вперед
- Конструктивная схема (исполнение) 1, 4 и 5 по ГОСТ Р 55852
- Температура окружающего воздуха: -40...+40°С
- Категория размещения У2 по ГОСТ 15150
Вентиляторы ТДРВ 90-60 предназначены:
- для подачи воздуха в топки паровых котлов;
- для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства;
- для использования в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Вентиляторы выпускаются в следующих исполнениях:
- общепромышленное (О);
- теплостойкое (Т200): температура перемещаемой среды на входе в вентилятор не более +200°С.
Для увеличения долговечности вентилятора ТДРВ 90-60 и эксплуатации в качестве дымососа, толщина металла стенок улитки увеличена.
По отдельному запросу рассматривается возможность комплектации вентиляторов осевыми направляющими аппаратами (ОНА), которые позволяют регулировать их работу. Углы установки лопаток ОНА регулируются вручную или механизмом электрического привода.

Дополнительное оборудование для монтажа вентиляторов ТДРВ 90-60

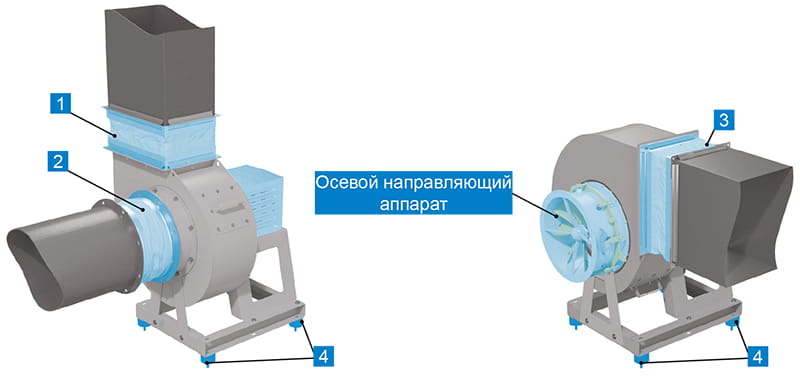

ТДРВ 90-60_доп для монтажа.jpg

№

Наименование

Описание

1

Вставка гибкая круглая ВГК-ТДРВ-90-60*

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

2

Вставка гибкая прямоугольная

ВГП-ТДРВ-90-60*

Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

3

Комплект виброизоляторов

Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

4

Кожух ЭД-ТДРВ-90-60

Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

* Выпускаются как в общепромышленном исполнении (О) с температурой перемещаемой среды от -40°С до +80°С, так и в теплостойком (Т200), с предельной температурой до +200°С.

Полная информация о вентиляторах ТДРВ 90-60 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".



Файлы
Вентиляторы тягодутьевые радиальные ТДРВ 90-60.pdf
1,19 МБ Скачать

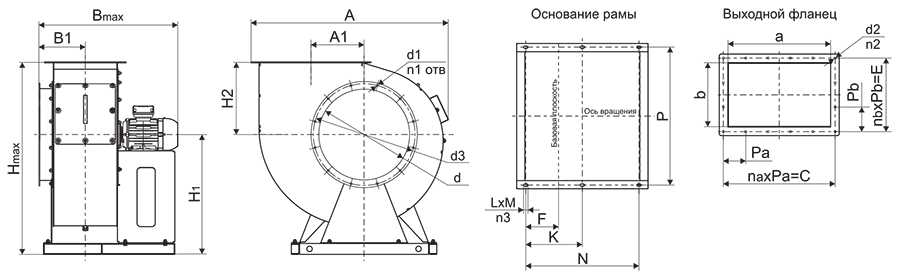

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 1

ТДРВ 90-60 чертеж исп 1.jpg

№ вент

a

b

C

E

Pa

Pb

na

nb

n2

d2

d

d3

d1

n1

H1

H2

H max

B max

B1

A

A1

F

K

N

n3

P

L

M

2,24

224

139

270

180

135

90

2

2

8

7

213

235

7

8

310

190

500

480

164

495

145

75

168

335

4

258

20

8

2,5

250

155

290

190

145

95

2

2

8

10

224

253

7

8

336

205

541

500

172

520

132

64

166

332

4

292

20

10

2,8

280

174

324

216

108

108

3

2

10

10

250

289

10

8

366

225

591

535

181

575

146

72

183

366

4

330

20

10

3,15

315

195

360

230

120

115

3

2

10

10

280

309

10

8

422

250

672

586

192

635

164

94

215

430

4

364

20

10

3,55

355

220

405

260

135

130

3

2

10

10

315

349

10

8

472

275

747

605

204

710

185

126

234

468

4

416

20

10

4,0

400

248

440

285

110

95

4

3

14

10

355

384

10

8

518

305

823

720

218

790

208

130

280

560

4

472

20

10

4,5

450

279

520

345

130

115

4

3

14

12

400

434

12

8

570

335

905

840

234

895

235

140

340

680

6

538

24

12

5,0

500

310

575

375

115

125

5

3

16

12

450

479

12

8

622

370

992

875

250

980

264

156

358

716

6

594

24

12

5,6

560

347

625

405

125

135

5

3

16

12

500

534

12

16

682

405

1087

815

269

1085

292

176

323

646

6

670

24

12

6,3

627

385

660

424

165

128

5

4

20

12

560

589

12

16

754

455

1209

920

291

1215

328

196

367

733

6

758

24

12

7,1

710

440

780

504

130

126

6

4

20

12

630

665

12

16

886

505

1391

1080

346

1365

369

218

428

856

6

840

28

14

8,0

800

496

875

560

125

140

7

4

22

12

710

739

12

16

978

565

1543

1250

404

1525

409

218

500

1000

6

966

28

14

9,0

900

558

976

625

122

125

8

5

26

12

800

829

12

16

1080

630

1710

1425

435

1700

475

278

598

1196

6

1068

28

14

10,0

1000

620

1080

690

135

138

8

5

26

14

900

938

15

16

1182

695

1877

1515

466

1885

503

278

622

1244

6

1190

36

18

11,2

1120

694

1206

768

134

128

9

6

30

14

1000

1030

15

16

1304

770

2074

1560

505

2095

585

345

663

1325

6

1248

36

18

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 4

ТДРВ 90-60 чертеж исп 4.jpg

№ вент

a

b

C

E

Pa

Pb

na

nb

n2

d2

d

d3

d1

n1

H1

H2

H max

B max

B1

A

A1

F

K

n3

P

L

M

5,6

560

347

625

405

125

135

5

3

16

12

500

534

12

16

682

405

1087

1340

269

1085

292

176

394

8

670

24

12

6,3

630

391

708

452

118

115

6

4

20

12

560

589

12

16

754

455

1209

1490

291

1215

329

196

434

8

758

24

12

7,1

710

440

780

504

130

126

6

4

20

12

630

665

12

16

886

505

1391

1785

346

1365

370

218

506

8

840

28

14

8,0

800

496

875

560

125

140

7

4

22

12

710

739

12

16

978

565

1543

1985

404

1525

417

218

565

8

966

28

14

9,0

900

558

976

625

122

125

8

5

26

12

800

829

15

16

1080

630

1710

2160

435

1700

469

278

630

8

1068

28

14

10,0

1000

620

1080

690

135

138

8

5

26

14

900

938

15

16

1182

695

1877

2275

466

1885

521

278

656

8

1190

36

18

11,2

1120

694

1206

768

134

128

9

6

30

14

1000

1030

15

16

1304

770

2074

2490

505

2095

584

345

730

8

1248

36

18

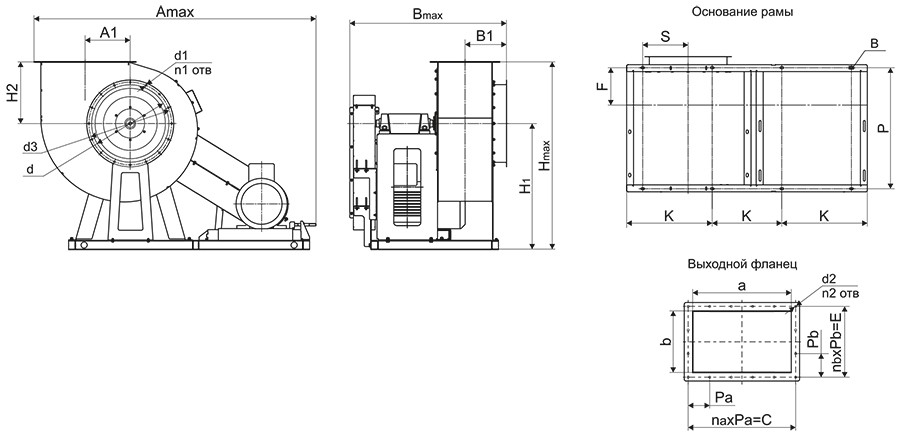

Габаритные и присоединительные размеры, массы вентиляторов ТДРВ 90-60 исполнения 5 предоставляются по отдельному запросу.

Технические характеристики

№ вент.

Частота вращения,

об/мин

Тип электродвигателя

Потребляемая мощность, кВт

Ток, А

Исполнение

Масса,кг

Гибкие вставки

двигателя

колеса

исп 1

исп 4

2,24

1500

АИР56А4

0,12

0,44

1

24

-

ВГК-ТДРВ-90-60-2,24

ВГП-ТДРВ-90-60-2,24

3000

АИР56В2

0,25

0,69

24

-

АИР63А2

0,37

1,01

25

-

2,5

1500

АИР56А4

0,12

0,44

1

28

-

ВГК-ТДРВ-90-60-2,5

ВГП-ТДРВ-90-60-2,5

3000

АИР63А2

0,37

1,01

29

-

АИР63В2

0,55

1,38

29

-

2,5

1500

АИР56А4

0,12

0,44

1

34

-

ВГК-ТДРВ-90-60-2,8

ВГП-ТДРВ-90-60-2,8

3000

АИР63В2

0,55

1,38

35

-

АИР71А2

0,75

1,83

45

-

3,15

1500

АИР63А4

0,25

0,79

1

43

-

ВГК-ТДРВ-90-60-3,15

ВГП-ТДРВ-90-60-3,15

3000

АИР80А2

1,5

3,46

55

-

АИР80В2

2,2

4,85

56

-

3,55

1500

АИР63А4

0,25

0,79

1

53

-

ВГК-ТДРВ-90-60-3,55

ВГП-ТДРВ-90-60-3,55

3000

АИР80А2

1,5

3,46

65

-

АИР80В2

2,2

4,85

66

-

4,0

1500

АИР63В4

0,37

1,12

1

65

-

ВГК-ТДРВ-90-60-4,0

ВГП-ТДРВ-90-60-4,0

АИР71А4

0,55

1,57

74

-

3000

АИР80В2

2,2

4,85

78

-

АИР90L2

3

6,34

86

-

АИР100S2

4

8,2

91

-

4,5

1500

АИР80А4

1,1

2,85

1

91

-

ВГК-ТДРВ-90-60-4,5

ВГП-ТДРВ-90-60-4,5

АИР80В4

1,5

3,72

94

-

3000

АИР112М2

7,5

14,9

126

-

АИР132М2

11

21,2

149

-

5,0

1500

АИР80А4

1,1

2,85

1

108

-

ВГК-ТДРВ-90-60-5,0

ВГП-ТДРВ-90-60-5,0

АИР80В4

1,5

3,72

111

-

3000

АИР112М2

7,5

14,9

143

-

АИР132М2

11

21,2

166

-

5,6

1500

АИР90L4

2,2

5,1

1/4

142

207

ВГК-ТДРВ-90-60-5,6

ВГП-ТДРВ-90-60-5,6

АИР100S4

3

6,8

149

214

3000

1667

АИР80В2

2,2

4,85

5

-

-

ВГК-ТДРВ-90-60-5,6

ВГП-ТДРВ-90-60-5,6

АИР90L2

3

6,34

-

-

АИР100S2

4

8,2

-

-

3000

1875

АИР90L2

3

6,34

-

-

АИР100S2

4

8,2

-

-

АИР100L2

5,5

11,1

-

-

3000

2143

АИР100L2

5,5

11,1

-

-

АИР112М2

7,5

14,9

-

-

3000

2400

АИР112М2

7,5

14,9

-

-

АИР132М2

11

21,2

-

-

3000

2679

АИР112М2

7,5

14,9

-

-

АИР132М2

11

21,2

-

-

АИР160S2

15

28,6

-

-

6,3

1000

АИР90L6

1,5

4

1/4

173

249

ВГК-ТДРВ-90-60-6,3

ВГП-ТДРВ-90-60-6,3

АИР100L6

2,2

5,6

182

257

1500

АИР100L4

4

8,8

184

260

АИР112М4

5,5

11,7

194

269

1000

АИР90L6

1,5

4

5

-

-

ВГК-ТДРВ-90-60-6,3

ВГП-ТДРВ-90-60-6,3

АИР100L6

2,2

5,6

-

-

1500

1071

АИР80В4

1,5

3,72

-

-

АИР90L4

2,2

5,1

-

-

1500

1200

АИР90L4

2,2

5,1

-

-

АИР100S4

3

6,8

-

-

1500

1339

АИР100S4

3

6,8

-

-

АИР100L4

4

8,8

-

-

1500

АИР100L4

4

8,8

-

-

АИР112М4

5,5

11,7

-

-

3000

1667

АИР100L2

5,5

11,1

-

-

АИР112М2

7,5

14,9

-

-

3000

1875

АИР112М2

7,5

14,9

-

-

АИР132М2

11

21,2

-

-

3000

2143

АИР132М2

11

21,2

-

-

АИР160S2

15

28,6

-

-

3000

2400

АИР160S2

15

28,6

-

-

АИР160М2

18,5

34,7

-

-

АИР180S2

22

41

-

-

7,1

1000

АИР112МА6

3

7,4

1/4

232

346

ВГК-ТДРВ-90-60-7,1

ВГП-ТДРВ-90-60-7,1

АИР112МВ6

4

9,75

236

351

1500

АИР132S4

7,5

15,6

261

376

АИР132М4

11

22,5

273

388

1000

АИР112МА6

3

7,4

5

-

-

ВГК-ТДРВ-90-60-7,1

ВГП-ТДРВ-90-60-7,1

АИР112МВ6

4

9,75

-

-

1500

1071

АИР100S4

3

6,8

-

-

АИР100L4

4

8,8

-

-

1500

1200

АИР100L4

4

8,8

-

-

АИР112М4

5,5

11,7

-

-

1500

1339

АИР112М4

5,5

11,7

-

-

АИР132S4

7,5

15,6

-

-

1500

АИР132S4

7,5

15,6

-

-

АИР132М4

11

22,5

-

-

3000

1667

АИР132М4

11

22,5

-

-

АИР160S4

15

30

-

-

3000

1875

АИР160S4

15

30

-

-

АИР160М4

18,5

36,3

-

-

3000

2143

АИР180S4

22

43,2

-

-

АИР180М4

30

57,6

-

-

8,0

1000

АИР112МВ6

4

9,75

1/4

287

418

ВГК-ТДРВ-90-60-8,0

ВГП-ТДРВ-90-60-8,0

АИР132S6

5,5

12,9

307

438

1500

АИР160S4

15

30

363

494

АИР160М4

18,5

36,3

383

514

1000

АИР112МВ6

4

9,75

5

-

-

ВГК-ТДРВ-90-60-8,0

ВГП-ТДРВ-90-60-8,0

АИР132S6

5,5

12,9

-

-

1500

1071

АИР112М4

5,5

11,7

-

-

АИР132S4

7,5

15,6

-

-

1500

1200

АИР132S4

7,5

15,6

-

-

АИР132М4

11

22,5

-

-

1500

1339

АИР132М4

11

22,5

-

-

АИР160S4

15

30

-

-

1500

АИР160S4

15

30

-

-

АИР160М4

18,5

36,3

-

-

1500

1680

АИР160М4

18,5

36,3

-

-

АИР180S4

22

43,2

-

-

1500

1875

АИР180М4

30

57,6

-

-

АИР200М4

37

70,2

-

-

9,0

1000

АИР132М6

7,5

17,2

1/4

386

538

ВГК-ТДРВ-90-60-9,0

ВГП-ТДРВ-90-60-9,0

АИР160S6

11

24,5

422

574

1500

АИР180М4

30

57,6

494

646

АИР200М4

37

70,2

564

716

1000

АИР132М6

7,5

17,2

5

-

-

ВГК-ТДРВ-90-60-9,0

ВГП-ТДРВ-90-60-9,0

АИР160S6

11

24,5

-

-

1500

1071

АИР132М4

11

22,5

-

-

АИР160S4

15

30

-

-

1500

1200

АИР160S4

15

30

-

-

АИР160М4

18,5

36,3

-

-

1500

1339

АИР160М4

18,5

36,3

-

-

АИР180S4

22

43,2

-

-

1500

АИР180М4

30

57,6

-

-

АИР200М4

37

70,2

-

-

1500

1680

АИР200М4

37

70,2

-

-

АИР200L4

45

84,9

-

-

10,0

750

АИР132М8

5,5

13,6

1/4

452

627

ВГК-ТДРВ-90-60-10,0

ВГП-ТДРВ-90-60-10,0

АИР160S8

7,5

17,8

491

666

1000

АИР160М6

15

31,6

522

697

АИР180М6

18,5

38,6

546

721

1500

АИР200L4

45

84,9

662

837

АИР225М4

55

103

712

887

750

750

АИР132М8

5,5

13,6

5

-

-

ВГК-ТДРВ-90-60-10,0

ВГП-ТДРВ-90-60-10,0

АИР160S8

7,5

17,8

-

-

1000

800

АИР132М6

7,5

17,2

-

-

АИР160S6

11

24,5

-

-

1000

893

АИР160S6

11

24,5

-

-

АИР160М6

15

31,6

-

-

1000

АИР160М6

15

31,6

-

-

АИР180М6

18,5

38,6

-

-

1500

1071

АИР160М4

18,5

36,3

-

-

АИР180S4

22

43,2

-

-

1500

1200

АИР180S4

22

43,2

-

-

АИР180М4

30

57,6

-

-

1500

1339

АИР180М4

30

57,6

-

-

АИР200М4

37

70,2

-

-

1500

1500

АИР200L4

45

84,9

-

-

АИР225М4

55

103

-

-

11,2

750

АИР160М8

11

25,5

1/4

616

884

ВГК-ТДРВ-90-60-11,2

ВГП-ТДРВ-90-60-11,2

АИР180М8

15

34,1

646

914

1000

АИР200М6

22

44,7

688

956

АИР200L6

30

59,3

730

998

750

АИР160М8

11

25,5

5

-

-

ВГК-ТДРВ-90-60-11,2

ВГП-ТДРВ-90-60-11,2

АИР180М8

15

34,1

-

-

1000

800

АИР160S6

11

24,5

-

-

АИР160М6

15

31,6

-

-

АИР180М6

18,5

38,6

-

-

1000

893

АИР160М6

15

31,6

-

-

АИР180М6

18,5

38,6

-

-

АИР200М6

22

44,7

-

-

1000

АИР200М6

22

44,7

-

-

АИР200L6

30

59,3

-

-

1500

1071

АИР180М4

30

57,6

-

-

АИР200М4

37

70,2

-

-

1500

1200

АИР200М4

37

70,2

-

-

АИР200L4

45

84,9

-

-

1500

1339

АИР225М4

55

103

-

-

АИР250S4

75

138,3

-

-

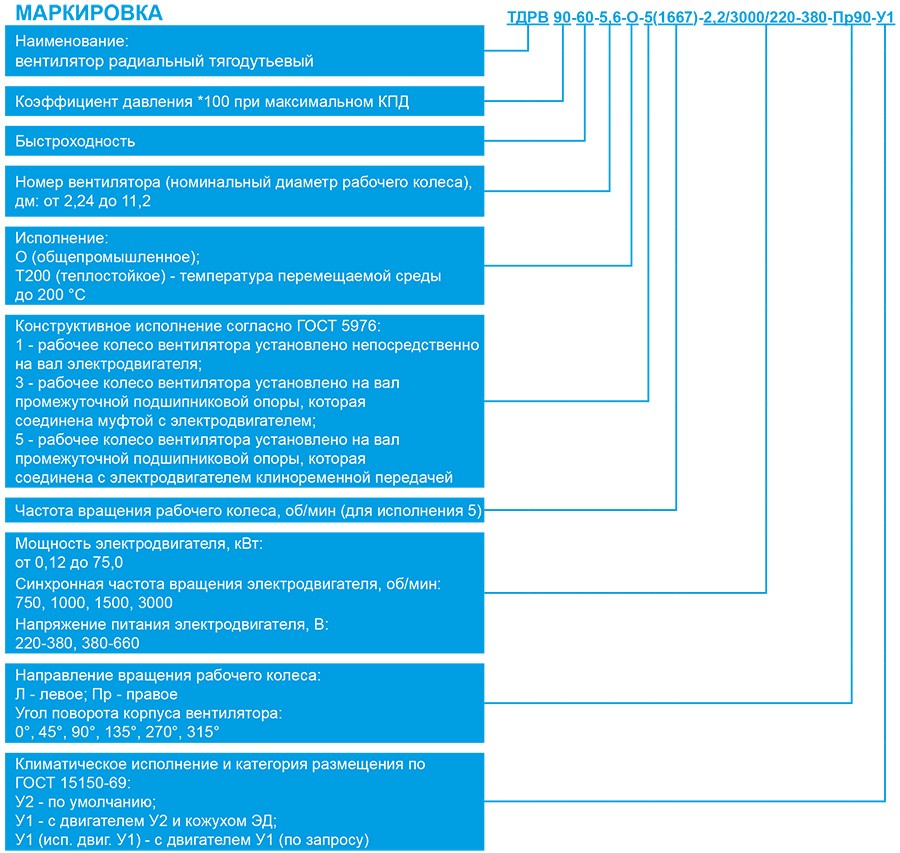

МАРКИРОВКА:

Вентилятор тягодутьевой радиальный ТДРВ 90-60, диаметр рабочего колеса 8,0, общепромышленного назначения, схема соединения на валу (1) - на одном валу, частота вращения рабочего колеса 1500 об/мин, мощностью электродвигателя N=30 кВт и частотой вращения рабочего колеса n=1500 об/мин; направление вращения рабочего колеса – правое, под углом 90 градусов.

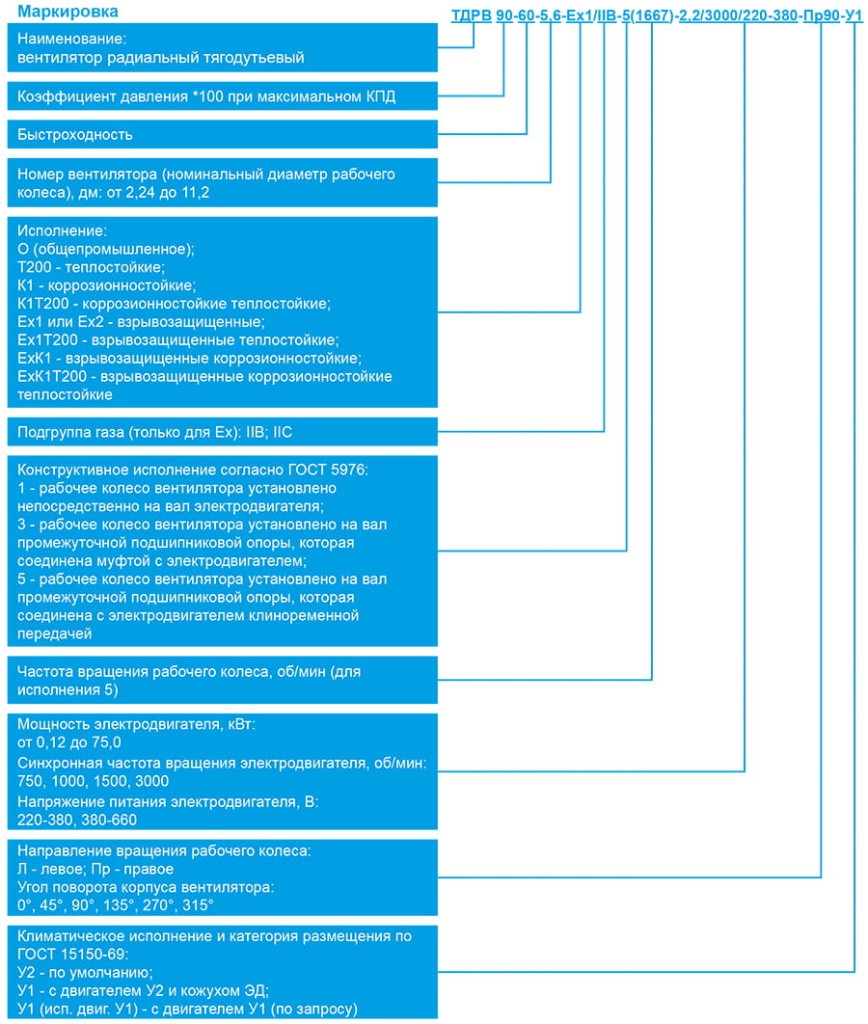

ТДРВ 90-60_маркировка.jpg

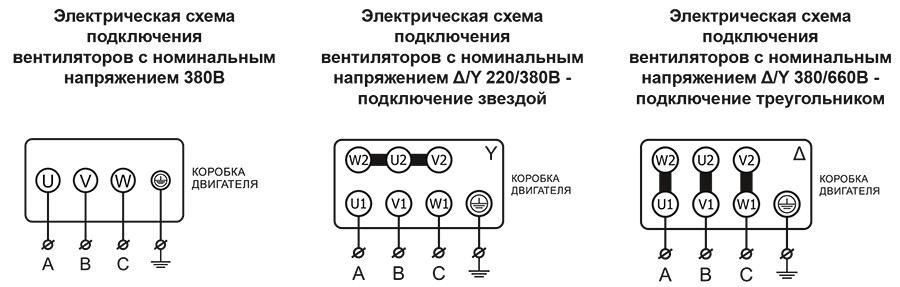

Электрические схемы подключения вентиляторов в сеть 380 В

ВР 200-20, ВРП, ТДРВ_элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
Участник
TopClimat
Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
Хорошо
Telegram
ВКонтакте
Youtube
КАТАЛОГ ПРОДУКЦИИ
ПРОЕКТИРОВЩИКАМ
О КОМПАНИИ
ЗАГРУЗКИ
+7 800 200-93-96
Многоканальный
+7 800 200-16-50
Интернет-магазин
+7 (383) 362-06-21
Офис продаж
© 2024 ООО «РОВЕН-Регионы»
Сделано в
