Эффективная система приточной вентиляции должна давать возможность регулировать температуры воздуха в широком диапазоне и стабильно поддерживать заданные параметры. В системах с водяным источником нагрева эти функции выполняет обвязка теплообменника, а именно, смесительный узел, осуществляющий подвод теплоносителя.

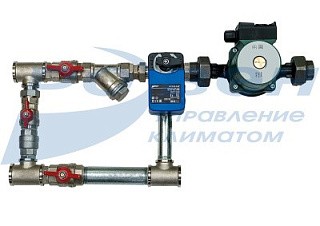

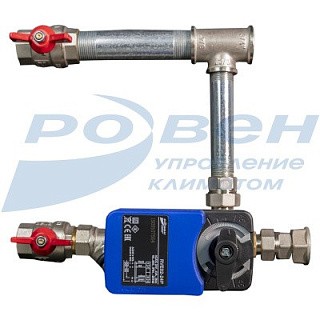

Смесительный узел в системе вентиляции – это устройство, необходимое для управления расходом теплоносителя (в роли которого в зависимости от условий функционирования системы выступают вода или незамерзающие жидкости), поступающего в нагреватель (калорифер).
Основными задачами, решаемыми с помощью смесительных узлов, являются:
-
поддержание температуры воздуха путем снижения или увеличения расхода теплоносителя или изменения его параметров;
-
защита воздухонагревателя от замерзания посредством постоянного движения теплоносителя.
Обязательными элементами смесительного узла являются:
-

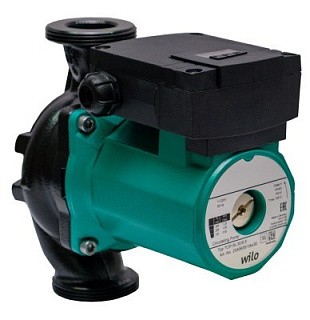

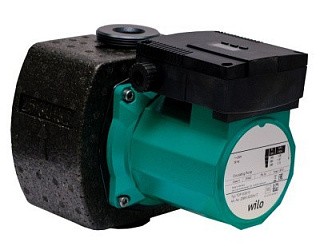

циркуляционный насос;
-
запорный кран;
-
регулирующий кран;
-
фильтр – грязевик.
С учетом особенностей конкретной системы, в состав смесительного узла могут быть включены:
-
обратный клапан;
-

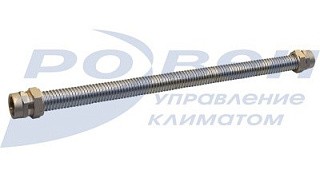

присоединительные гибкие шланги;
-
запорные и регулирующие вентили.
Основные виды смесительных узлов
Все типы смесительных узлов основаны на смешении прямого и обратного теплоносителя. Циркуляцию теплоносителя обеспечивает насос, который также компенсирует сопротивление элементов узла. Основное отличие систем заключается в схеме работы регулирующего крана, обвязке магистрали, графике тепловой сети.
В зависимости от принципиальной схемы работы узлы можно разделить на 2 группы:
-

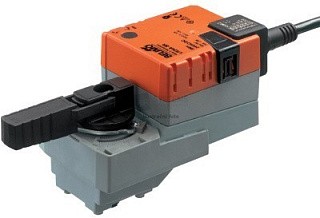

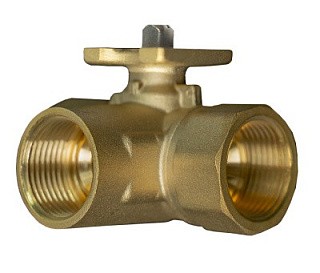

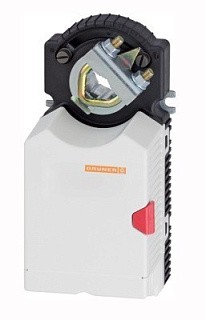

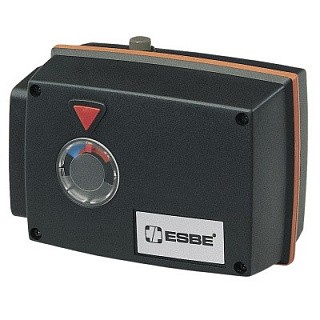

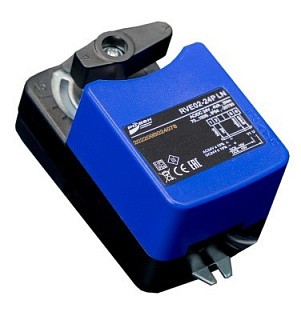

С двухходовым регулирующим краном. В данной схеме регулирующий клапан и электропривод обеспечивают плавное изменение мощности теплообменника. При полном открытии затвора происходит полное поступление теплоносителя в калорифер из подающей сети, что обеспечивает максимальную мощность нагрева воздуха. При полном закрытии клапана – весь обратный теплоноситель поступает в подающую магистраль. При регулировке положения крана обратный теплоноситель через линию подмеса поступает в подающий трубопровод, где смешивается с уже имеющейся там средой.
-

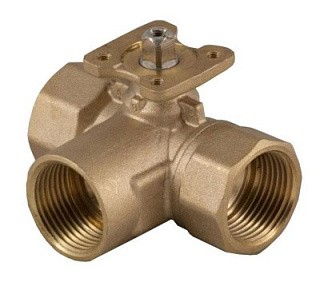

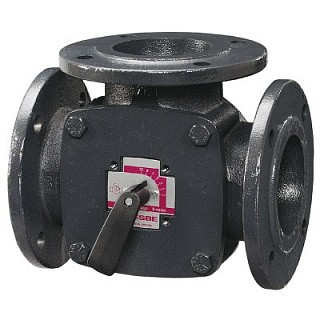

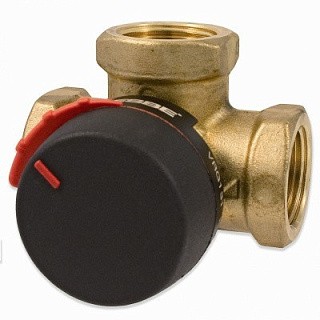

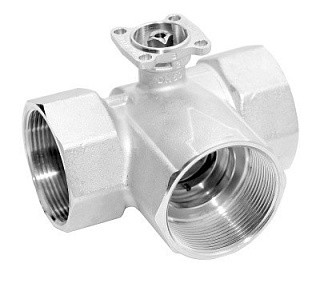

С трехходовым краном. Работа смесительных узлов такого типа имеет три режима. Исходное положение крана открыто для подающей магистрали и полностью закрыто для линии подмеса обратного теплоносителя. По мере регулировки крана происходит снижение поступающей среды и увеличивается подмес обратного теплоносителя. В конечном положении кран обеспечивает свободную циркуляцию подмеса и перекрывает доступ для среды подающей магистрали. В данной схеме объем циркулирующего через калорифер теплоносителя остается постоянным, а теплоноситель с линии подмеса обеспечивает регулировку мощности нагрева воздуха, а также поддержание температуры обратного теплоносителя сети отопления.
Подбор смесительного узла
При подборе и монтаже систем вентиляции даже у опытных специалистов возникает вопрос: «Какой смесительный узел выбрать?» В первую очередь нужно понимать, какая идет нагрузка на тепловую сеть. Если графики тепловой сети и нагревателя совпадают, то устанавливается трехходовой кран, а если разные – двухходовой.
Не менее важными параметрами при выборе СУ являются: расход теплоносителя, имеющаяся температура теплоносителя на входе и необходимая температура на выходе, напор тепловой сети, потери давления нагревателя.
При выборе модели стоит обратить внимание на:
-
пропускную способность крана;
-
расход воды в час;
-
тип насоса.
Типовые смесительные узлы производства РОВЕН помогут не только надежно и качественно управлять температурными режимами, но упростят вопрос подбора и монтажа необходимых элементов в единую систему
Чтобы выбрать подходящий смесительный узел приточной вентиляции, обратитесь за помощью к специалистам компании РОВЕН. Наши сотрудники подберут для вас оптимальное решение на основе данных конкретной системы и ваших потребностей.
